| Author |
 Topic  |
|
Rancido+
Pilota (o baffo)
5543 Posts |
 Posted - 23 Aug 2005 : 23:50:45
|

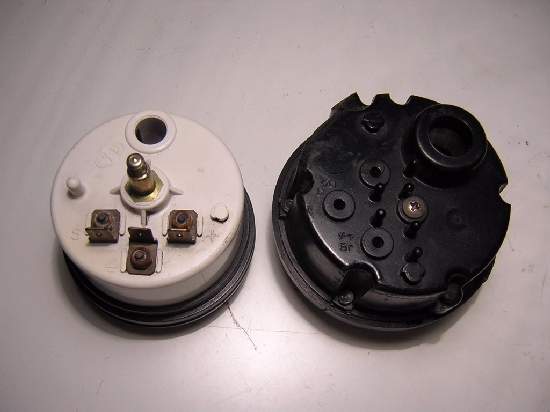

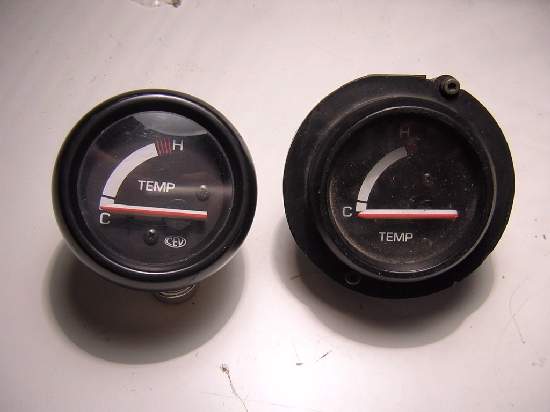

Allora, io ho questi due tipi di indicatori della temperatura:
è quello di destra o quello di sinistra?
In ogni caso non ho più viti di quelle che si vedono in foto.
Sappi comunque che se serve li apro (li smonto a pezzi).
Ora dimmi tu.
|
...mille misure, un solo taglio... |
 |
|
|
marcoRD
Manico
984 Posts |
Posted - 24 Aug 2005 : 11:23:11
|
| è quello tutto nero |
|
|
|
marcoRD
Manico
984 Posts |
Posted - 25 Aug 2005 : 01:08:01
|
x rancido
hai novità, sono curioso di sapere che ne pensi |
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 25 Aug 2005 : 08:53:16
|
Si, eccomi, scusa per il ritardo.
Quindi è quello di destra. Bene, il problema ora però è che io non ho le "portentose" vitarelle che fanno alzare l'ago dell'indicatore pure senza corrente  .
Dovrei vedere nelle mie cosucce elettroniche se per qualche fortuita coincidenza ho delle viti di quella misura.
Quanto sono lunghe quelle originali?
Te lo chiedo perchè magari potrebbe essere proprio il fattore lunghezza che gioca un ruolo determinante in questa strana storia. |
...mille misure, un solo taglio... |
|
|
|
marcoRD
Manico
984 Posts |
Posted - 25 Aug 2005 : 12:20:20
|
| ci ho pensato anche io ma poichè erano montate sullo strumento e funzionava tutto, non può essere neanche quello. Comunque vedo di misurare le viti e ti faccio sapere. indicativamente a memoria sono circa 1,5 cm. |
|
|
|
marcoRD
Manico
984 Posts |
Posted - 25 Aug 2005 : 22:44:20
|
| le viti sono lunghe circa 2 cm. |
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 25 Aug 2005 : 23:34:52
|
Eccomi di nuovo qui.
Come speravo, stasera ho avuto del tempo disponibile per pistolare un po' con gli strumentini della temperatura.

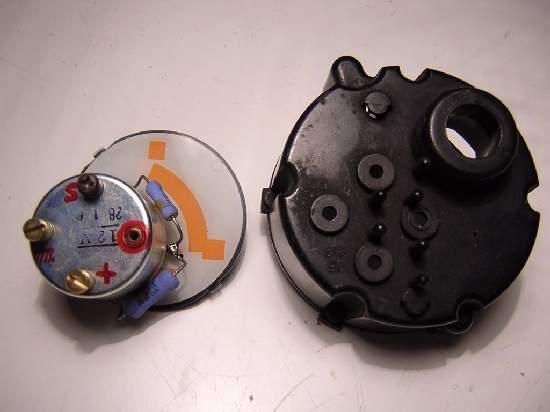

Per prima cosa ho verificato il discorso delle vitine che permettono la connessione ed il fissaggio dei fili dell'indicatore, "scoprendo" (si fa per dire) che si tratta di normalissime viti da 3 mm con passo standard (normalissime viti "a ferro" di quella misura).
E siccome ne avevo un bel po' nei miei cassettini della roba di elettronica, non avuto problemi a rimediarne quante ne servivano per le prove.
Le ho avvitate tutte, fino in fondo, ma nel mio caso non ho riscontrato alcun innalzamento dell'indicatore, mai, in nessun caso, su nessuno dei due strumentini in mio possesso (di quelli neri ne ho due identici e li ho provati entrambi col medesimo risultato).
A quel punto ho deciso di alimentarli per vedere se funzionava tutto.

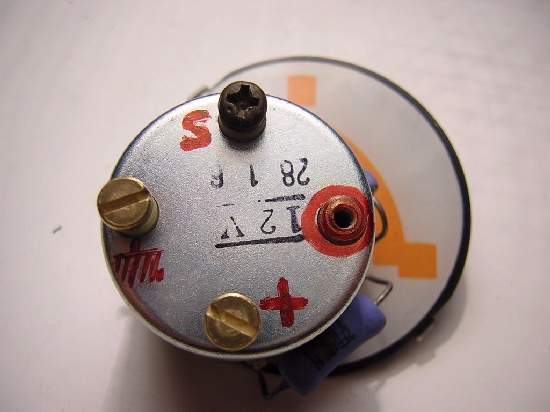

Le connessioni elettriche, verificate anche con l'ausilio dell'Haynes, sono quelle della foto che segue:
Vedendo lo strumento da dietro, dei quattro fori disposti a rombo quello sulla destra è per la vite di fissaggio al suo contenitore nero (il foro che nella foto è bordato di rosso), mentre gli altri tre sono per le connessioni elettriche.
La vite sulla sinistra è la massa (il negativo), quella in basso è il positivo (sotto quadro), mentre quella in alto (contrassegnato con la S) è per il filo del sensore (il termistore sulla testata).
Lasciando scollegato il terminale del sensore ed alimentando lo strumentino con una tensione di 13.8 Vcc questo assorbe una corrente di circa 73 mA con l'indicatore (l'ago) che resta sullo zero (in posizione di riposo).

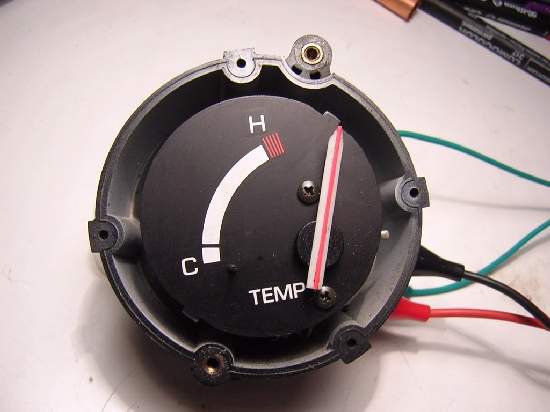

Collegando invece il terminale del sensore a massa lo strumento segna la massima indicazione possibile ed in queste condizioni l'assorbimento sale a circa 133 mA, come da foto:
In buona sostanza ho provato ad eseguire tutte le possibili misure che mi sono venue in mente, ma di lancette che si muovono per conto loro e per giunta senza corrente, bè, neanche a parlarne!!!
A questo punto sarebbe bene che tu mi spiegassi per bene cosa fai e come, perchè i casi a questo punto sono due:
o hai tutti gli strumenti rotti (caso più unico che raro) oppure abbiamo trovato il modo di fare i soldi!!!!!!!
|
...mille misure, un solo taglio... |
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 25 Aug 2005 : 23:46:14
|
Ah, dimenticavo, visto che sei di Roma sappi fina da ora che se per qualche motivo non ne vieni a capo puoi tranquillamente venirmi a trovare a casa con i tuoi strumentini al seguito, così nel caso gli possiamo dare una occhiata insieme.
Io ora abito poco fuori Roma, a Morlupo, lungo la via Flaminia (strada che ogni vero motociclista romano dovrebbe conoscere più che bene  ) per cui se decidi di venirmi a trovare con la moto sappi che il divertimento è assicurato!
|
...mille misure, un solo taglio... |
|
|
|
marcoRD
Manico
984 Posts |
Posted - 25 Aug 2005 : 23:58:31
|
| porcaccia vacca. adesso riprovo a collegare tutto e cambio le viti, per vedere se danno problemi. utilizzo i collegamenti come mi hai indicato. Se lo strumento rifà quello scherzetto, lo metto in tasca e vengo a casa tua. Altrimenti finisce che mi prendi per pazzo. Faccio le prove e ti faccio sapere. Grazie veramente tanto. |
|
|
|
marcoRD
Manico
984 Posts |
Posted - 26 Aug 2005 : 00:24:09
|
| mistero numero 1. Ho tolto una vite dallo strumento che è montato. Ho preso gli altri due e ho fatto delle prove. Non appena inserisco la vite nel positivo o nel collegamento per il sensore la lancetta si alza. Ho fatto la prova su tutti e 3 gli strumenti e su tutti e tre stessa cosa. Domani provo a cambiare le viti e vediamo che succede. MISTERO. |
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 26 Aug 2005 : 08:32:11
|
| .....non so perchè, ma ho la sensazione che presto ci conosceremo... |
...mille misure, un solo taglio... |
|
|
|
Rick
Consigliere
Italy
3594 Posts |
Posted - 26 Aug 2005 : 08:34:22
|
Hai una vite magnetizzata, direi.
Credo che su questi strumenti si debbano utilizzare viti in ottone. |
Edited by - Rick on 26 Aug 2005 08:34:57 |
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 26 Aug 2005 : 09:04:20
|
C'è del sensato in ciò che dici, Rick.
Mi rendo conto solo ora che nelle prove che ho fatto, non volendo ho usato solo viti in ottone.
Oggi prendo delle vitarelle in ferro della stessa misura, vedo di rimediare una calamita e provo a vedere che succede. Grazie |
...mille misure, un solo taglio... |
|
|
|
marcoRD
Manico
984 Posts |
Posted - 26 Aug 2005 : 16:26:22
|
scoperto l'arcano, la vite era magnetizzata. Ho messo quelle in ottone e non si è mosso niente. Mi rimane solo un fatto. Ci sono tre fili un marrone un nero ed uno verde. Il positivo dovrebbe essere il nero e la massa il marrone. Giusto?
Grazie ancora dell'aiuto. Rancido a te devo una pizza. Come ci becchiamo ti abbraccio.
Ancora grazie e scusate del casino che ho combinato. |
|
|
|
Rick
Consigliere
Italy
3594 Posts |
Posted - 26 Aug 2005 : 16:31:30
|
Filo Marrone + 12 Volt
Filo Nero massa
Filo Verde sonda temperatura
Sul 500 mi pare sia così |
Edited by - Rick on 26 Aug 2005 16:32:00 |
|
|
|
