 Posted - 16 Jul 2008 : 10:33:17
|
Hai ingrassato le parti interne sotto il cuscinetto, hai tappato il buco filettato, hai versato attraverso il foro del cuscinetto un prodotto bicomponente tipo acciaio liquido, hai lasciato indurire, grazie al grasso questo non si è fissato alle pareti interne, poi con una vite hai spinto fuori il tutto...............     |
 |
 |
|
|
Ax-racing
Consigliere
4517 Posts |
Posted - 16 Jul 2008 : 11:55:06
|
Hai inserito una rondella øext poco meno di 17 nel foro centrale
e arrivata in basso la hai fatta scorrere sotto al cuscinetto
poi una seconda uguale e la hai fatta scorrere dall'altro lato
poi una terza se ci sta
infine hai spinto con la vite su queste tre rondelle disposte
a trifoglio sotto il cuscinetto.
Alex |
 |
|
|
|
MCGIVERX
Pilota (o baffo)
4206 Posts |
Posted - 16 Jul 2008 : 12:15:41
|
Forse??????????
 |
|
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 16 Jul 2008 : 12:45:52
|
Per Alex
la rondella ci sta (stiamo finalmente arrivando al dunque), ma me ne è servita una sola, anche se robustina.
Disporne tre a 120° sarebbe stata opera faticosa e difficile da mantenere stabile, senza contare che lo spessore richiesto da ciascuna di loro per sopportare lo sforzo dell'estrazione avrebbe reso difficile piazzarne 3 li dentro, ma la rondella ci sta...
Per Ermanno
Il tuo sistema secondo me funge, a patto che lo spessore delle L sia adeguato. In quel caso bisognerebbe solo prestare attenzione a trovare un giusto compromesso circa le loro dimensioni, tali che una volta inserita la prima poi si riesca ad inserire pure la seconda e che poi però non si muovano quando si va ad avvitare il bullonazzo da sotto.
Bene bene bene
|
...mille misure, un solo taglio... |
Edited by - Rancido+ on 16 Jul 2008 12:57:29 |
|
|
|
rd350kr
Quasi manico
445 Posts |
Posted - 16 Jul 2008 : 13:30:11
|
quote:
Originally posted by Rancido+
Per Alex
la rondella ci sta (stiamo finalmente arrivando al dunque), ma me ne è servita una sola, anche se robustina.
Disporne tre a 120° sarebbe stata opera faticosa e difficile da mantenere stabile, senza contare che lo spessore richiesto da ciascuna di loro per sopportare lo sforzo dell'estrazione avrebbe reso difficile piazzarne 3 li dentro, ma la rondella ci sta...
Per Ermanno
Il tuo sistema secondo me funge, a patto che lo spessore delle L sia adeguato. In quel caso bisognerebbe solo prestare attenzione a trovare un giusto compromesso circa le loro dimensioni, tali che una volta inserita la prima poi si riesca ad inserire pure la seconda e che poi però non si muovano quando si va ad avvitare il bullonazzo da sotto.
Bene bene bene
ERMANNO l'idea delle barre ad elle è la mia tu l'hai disegnata diamo a cersare quel che è di cesare!!!! |
|
|
|
MCGIVERX
Pilota (o baffo)
4206 Posts |
Posted - 16 Jul 2008 : 13:45:10
|
| Scusa sono andato a rileggere tutti i poss, leggevo solo le risposte del rancidone e non avevo visto che qualcuno avesse già scritto questa soluzione altrimenti non avrei postato il disegno, scusa ancora mi era solo venuta in mente questa soluzione, sorry ancora, ciao. |
|
|
|
|
rd350kr
Quasi manico
445 Posts |
Posted - 16 Jul 2008 : 14:03:57
|
quote:
Originally posted by MCGIVERX
Scusa sono andato a rileggere tutti i poss, leggevo solo le risposte del rancidone e non avevo visto che qualcuno avesse già scritto questa soluzione altrimenti non avrei postato il disegno, scusa ancora mi era solo venuta in mente questa soluzione, sorry ancora, ciao.
Ma Quale scuse anche se l'idea era stata detta tu l'hai progettata ora siamo un team !!!!!!!!!
ma va la daiiiiiiiiiiiii.................si scherza........... |
|
|
|
Ax-racing
Consigliere
4517 Posts |
Posted - 16 Jul 2008 : 14:12:45
|
Ecco, ora manca solo il calcolo con gli elementi (s)finiti e siamo
a posto |
|
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 16 Jul 2008 : 14:40:59
|
quote:
Originally posted by Ax-racing
Ecco, ora manca solo il calcolo con gli elementi (s)finiti e siamo
a posto
Quello sarò in grado di postarlo a breve, spero...
Comunque, visto che che stasera, a sorpresa, mi sono trovato intrappolato in una cena inattesa, posto ora la soluzione che ho usato.

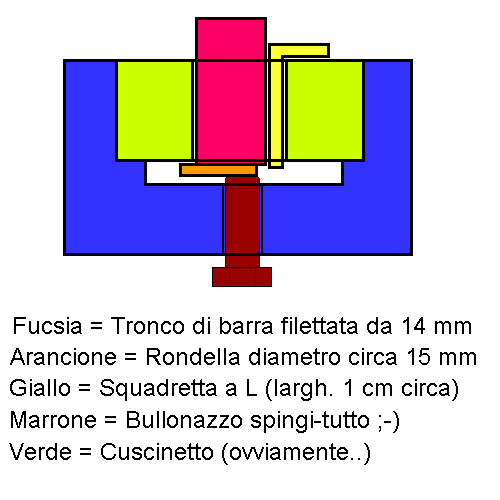

Ecco il fatidico schemino:
Come giustamente diceva Alex, si tratta del classico uovo di Colombo.
Ho preso una barra filettata da 14 mm (non perchè mi serviva qualcosa di filettato, ma solo perchè non avevo altro di quello spessore), ne ho tagliato un pezzetto di alcuni centimetri di lunghezza (la parte fucsia nel disegno), dopodichè su uno dei due estremi (quello inferiore) ho fissato a mezzo vite parker (con testa svasata, per non creare inutile spessore aggiuntivo verso il basso) una rondellona bella spessa, avente un diametro esterno di circa 15-16 mm, ed avendo cura di posizionarla sufficientemente disassata rispetto all'asse longitudinale della barretta filettata (parte arancione del disegno).
Una cosa del genere si infila pelo pelo nella sede interna del cuscinetto, riesce comunque ad infilarsi al di sotto di questo ed a rimanervi agganciata per via della parte di rondella che spunta da un lato, ma scappa via facilmente se premuta dal bullonazzo spingente avvitato da sotto (marrone, nel disegno).
Allora non ho fatto altro che prendere una piccola squadretta ad L di alluminio, larga poco più di un centimetro (gialla nel disegno) e, sempre da sopra, l'ho infilata nello spazio libero rimasto tra la barretta stessa e la sede interna del cuscinetto, riempiendo quella parte di volume che permetteva alla barretta di scappare via sotto la pressione del bullonazzo spingente.
Così facendo la barretta, una volta infilata li sotto e fermata con la staffetta, non si muove nemmeno a calci ed il cuscinetto, avvitando il bullonazzo, esce che è un piacere.
Appena avrò una mano libera posterò pure qualche foto dei vari pezzettini (ciappini ) che ho usato.
Tutto qui, dai che vi ho fatto sudare un po' le meningi, eh?!
|
...mille misure, un solo taglio... |
Edited by - Rancido+ on 16 Jul 2008 14:43:11 |
|
|
|
Ax-racing
Consigliere
4517 Posts |
Posted - 16 Jul 2008 : 14:53:07
|
cos'e' un livello nuovo di tetris
e poi dicono che i videogiochi strodiscono la mente
hihihihihihi |
|
|
|
|
MCGIVERX
Pilota (o baffo)
4206 Posts |
Posted - 16 Jul 2008 : 15:26:29
|
| Altro che mille misure un solo taglio..........mille pezzi una sola mossa.......... |
|
|
|
|
MCGIVERX
Pilota (o baffo)
4206 Posts |
Posted - 16 Jul 2008 : 15:34:17
|
Ma Quale scuse anche se l'idea era stata detta tu l'hai progettata ora siamo un team !!!!!!!!!
bene, bene cosi, meglio capirsi che scontrarsi.
Allora ecco il " EXTRACTOR TEAM " :
- rd350kr ideatore
- Mcgiverx progettista
poi????? chi si aggiunge?????????
|
|
|
|
|
Rancido+
Pilota (o baffo)
5543 Posts |
Posted - 16 Jul 2008 : 16:20:53
|
quote:
Originally posted by MCGIVERX
...poi????? chi si aggiunge?????????
Qualcuno della neuro.... |
...mille misure, un solo taglio... |
Edited by - Rancido+ on 16 Jul 2008 16:21:13 |
|
|
|
Rick
Consigliere
Italy
3594 Posts |
Posted - 16 Jul 2008 : 19:47:05
|
Sarà il caldo??
Straquoto il Mauro-Pensiero, viva la mazza...
Fabio, ma l'hai pensata mentre dormivi o mentre stavi seduto sulla tazza?(è per un mio sondaggio personale) |
   |
|
|
|
Campana
Presidente Onorario
3640 Posts |
Posted - 16 Jul 2008 : 21:11:54
|
PIBBBBBINCOOOOOOOOOOOOOOOOOOOO
Un detto russo dice grosso modo così: se la forza non basta, usa un martello più grande...
meditate gente... meditate. |
